DM542二相驱动器

DM542驱动说明书

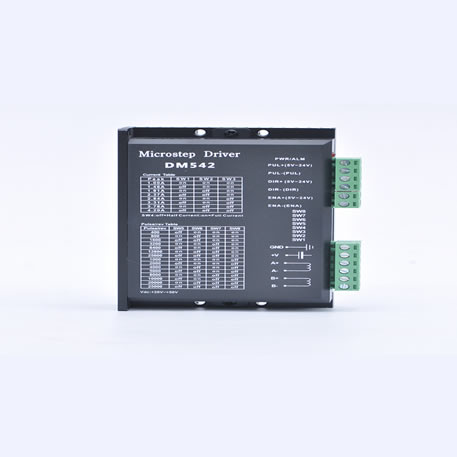

DM542二相步进电机驱动器是本公司专门针对用户用量较大,同时要求性价比较高的客户应用

1供电电压可达48VDC
2输出电流峰值可达4.2A
3光隔离,输入可以共阴,共阳,差分信号,脉冲响应频率200KHz
4低速零震动,且噪音及小
5抗干扰能力强,在电网恶劣的环境里,可以实现高精度定位

DM542驱动器应用领域

自动包装机,点胶机,雕刻机等自动化设备,对于以前用到有震动和噪音较大的用户有明显改善

步进驱动器应用范围

所有法兰盘为42,57机身长度在80毫米以下所有电机,以及86短机身

DM542驱动器电气特性

输入电源 24~50V直流电源供电,容量:不小于200VA。典型值:DC36V
输出电流 1.0A~4.2A,8档可调,分辨率0.5A。
驱动方式 双极恒流PWM驱动输出。
绝缘电阻 常温常压下>500MΩ。
绝缘强度 常温常压下500V/分钟。
重 量 约200克。

驱动器功能说明

信号接口
PUL+和 PUL-为控制脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和 ENA-为使能信号的正端和负端。24V需串2K电阻
电机接口
A+和 A-接步进电机A相绕组的正负端;B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时,可使电机方向反向。
电源接口
采用直流电源供电,工作电压范围建议为20-50VDC,电源功率大于100W,根据实际使用情况开看,输入在不超过DC40V为合适选择
指示灯
驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。

参数设定

DM542驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下

输出峰值电流 SW1 SW2 SW3
1.00A on on on
1.46A off on on
1.91A on off on
2.37A off off on
2.84A on on off
3.31A off on off
3.76A on off off
4.20A off off off

SW4定义:用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半,on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右(实际值的60%),发热量理论上减至36%。

二相驱动器微步细分设定

步数/转 SW5 SW6 SW7 SW8
400 off on on on
800 on off on on
1600 off off on on
3200 on on off on
6400 off on off on
12800 on off off on
25600 off off off on
1000 on on on Off
2000 off on on off
4000 on off on off
5000 off off on off
8000 on on off off
10000 off on off off
20000 on off off off
25000 off off off off

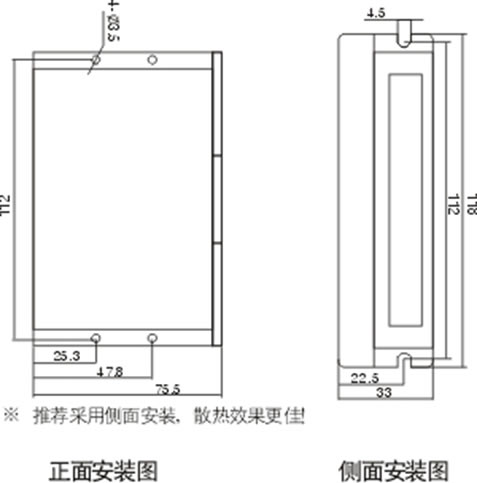

安装尺寸
